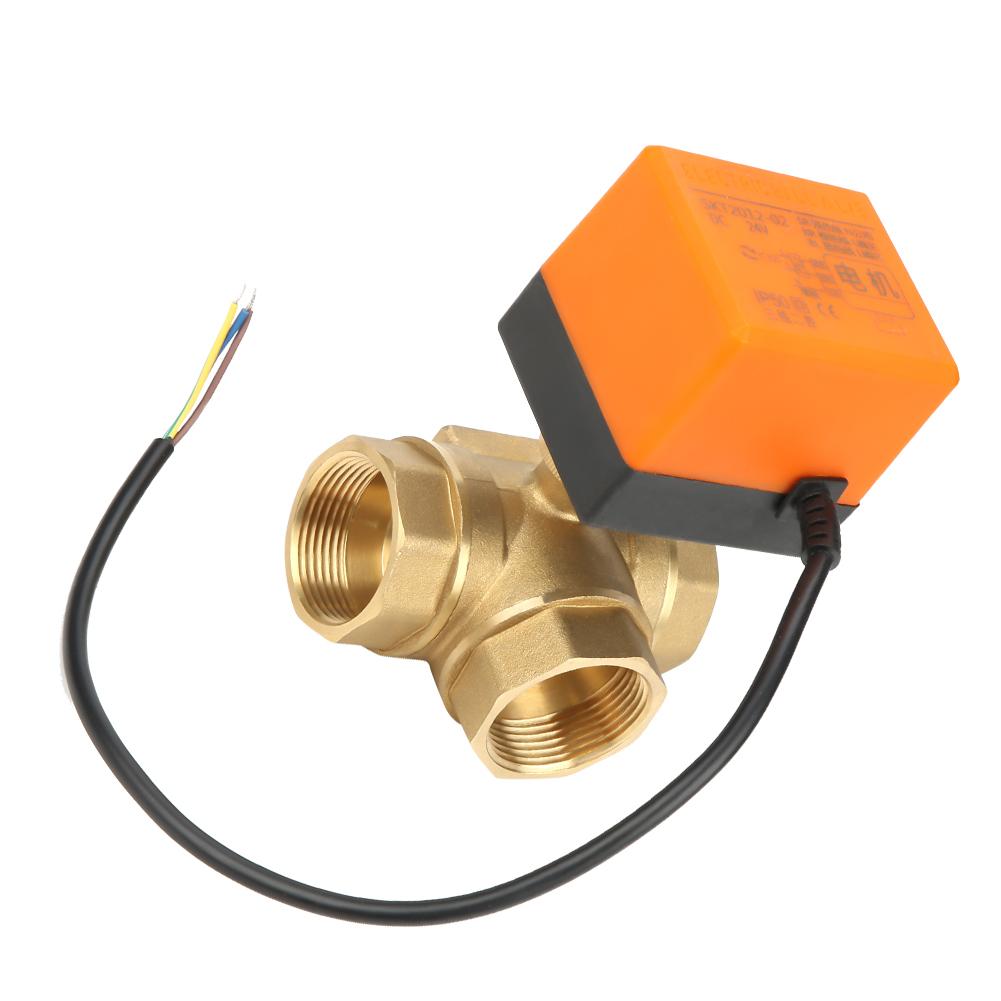

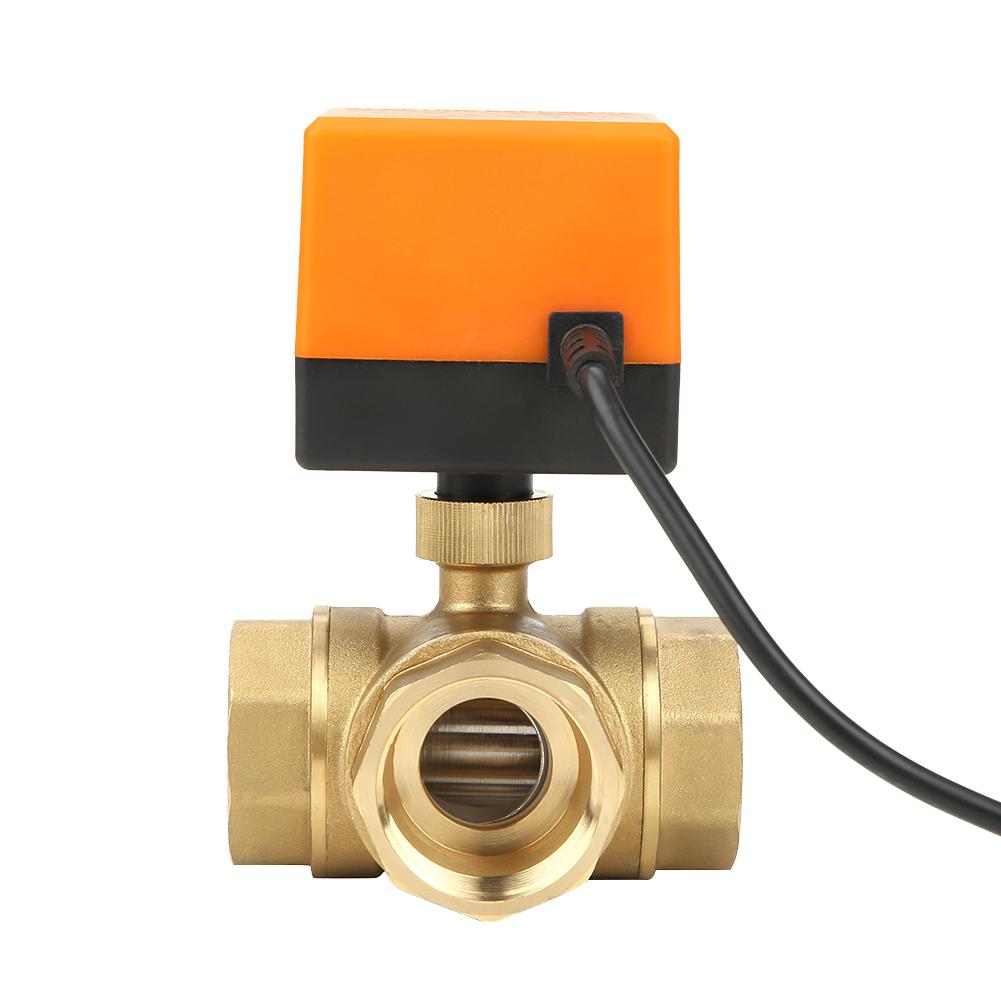

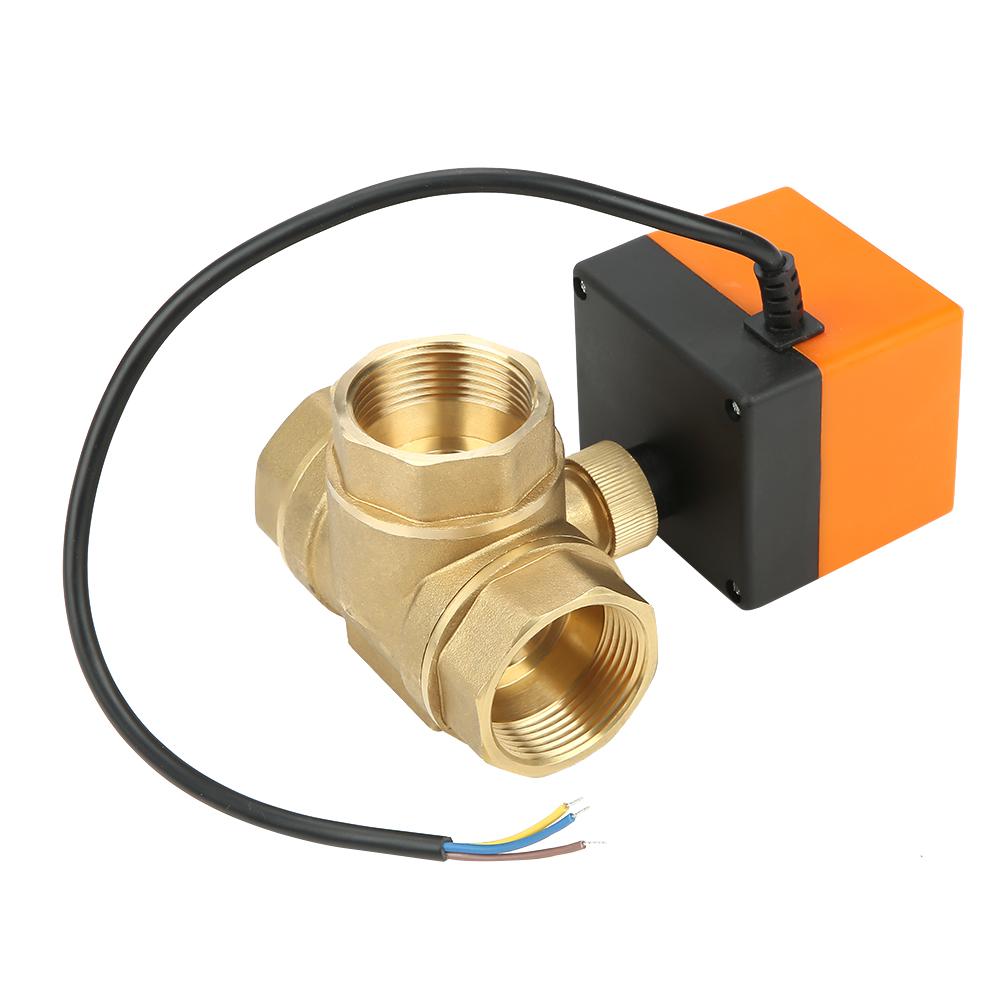

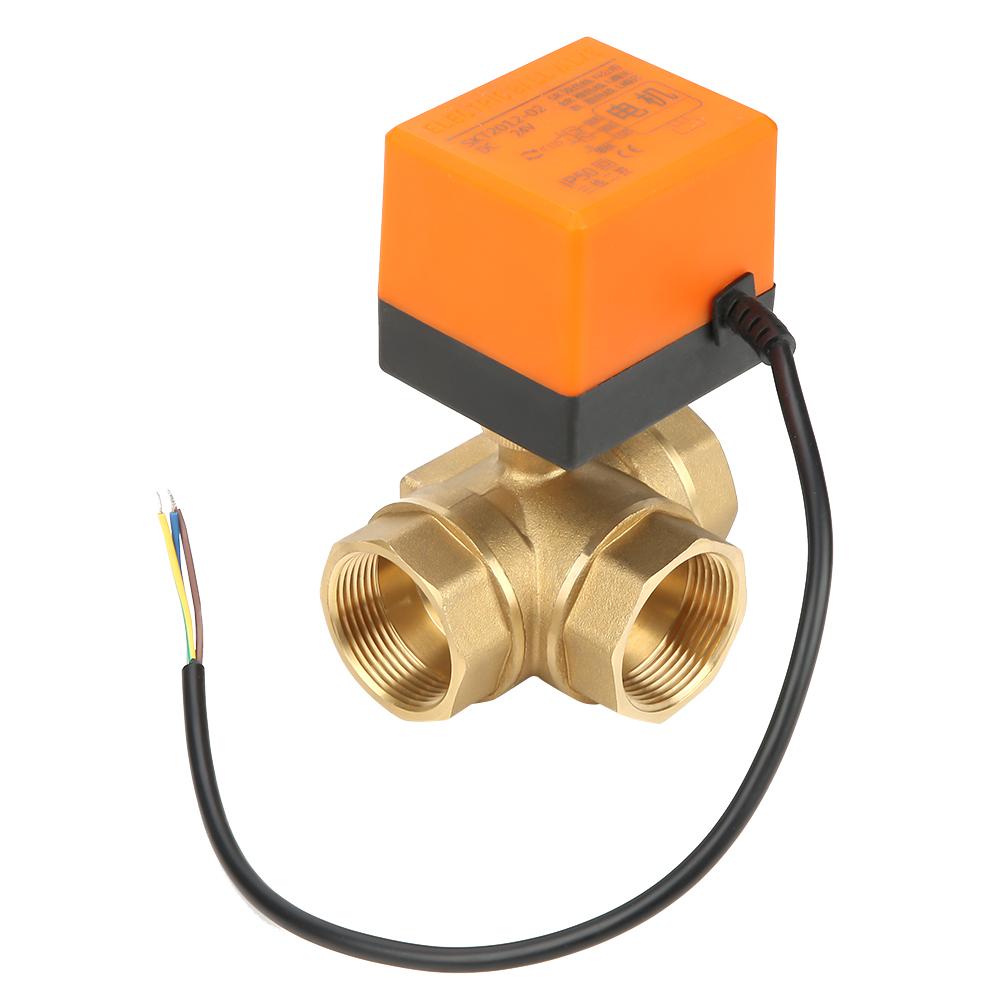

DN32 G1 1 4 Mosazný 3cestný motorizovaný kulový elektrický ventil pro klimatizaci DC24V

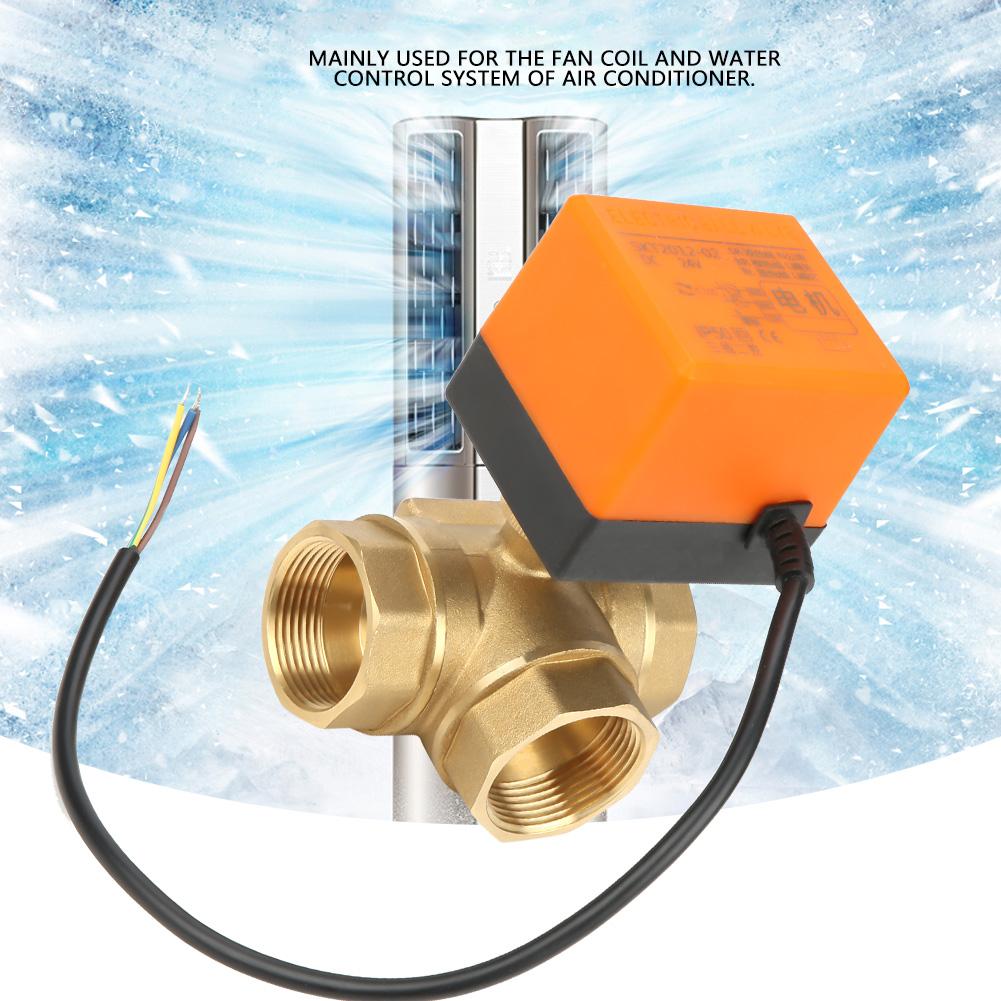

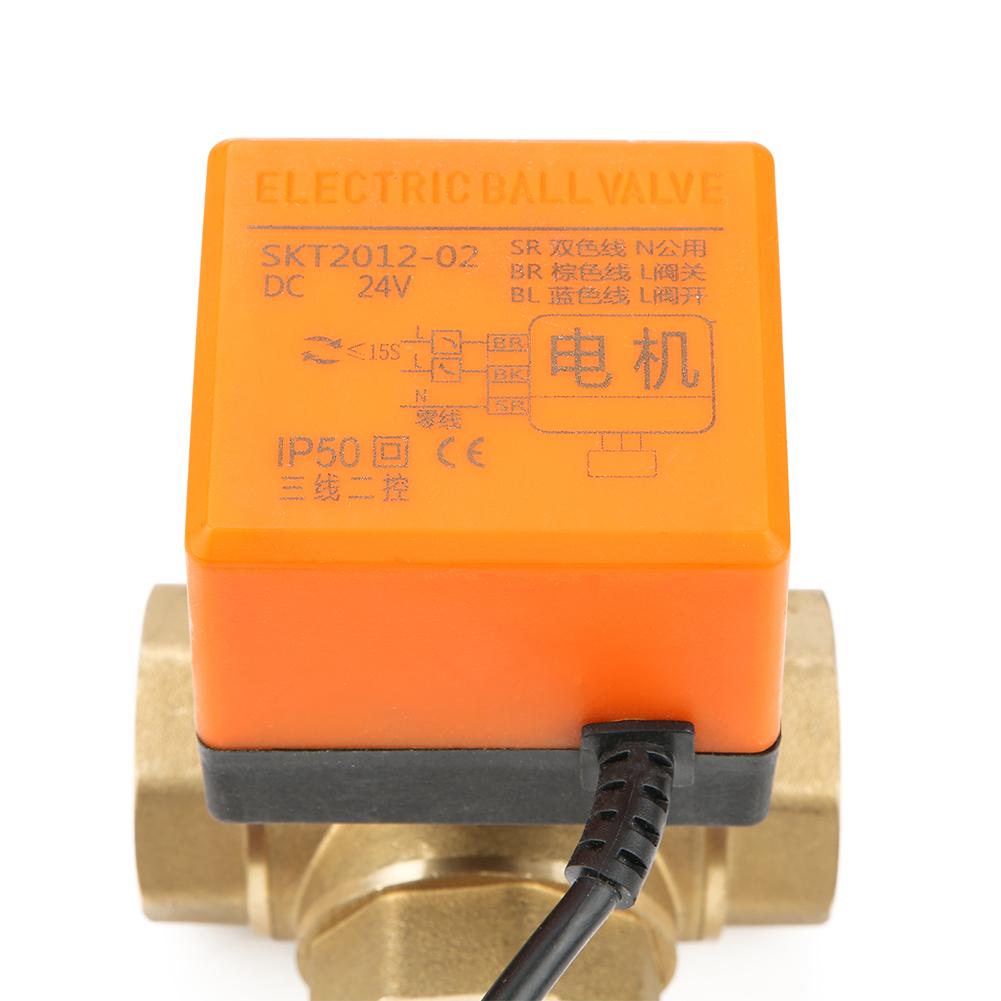

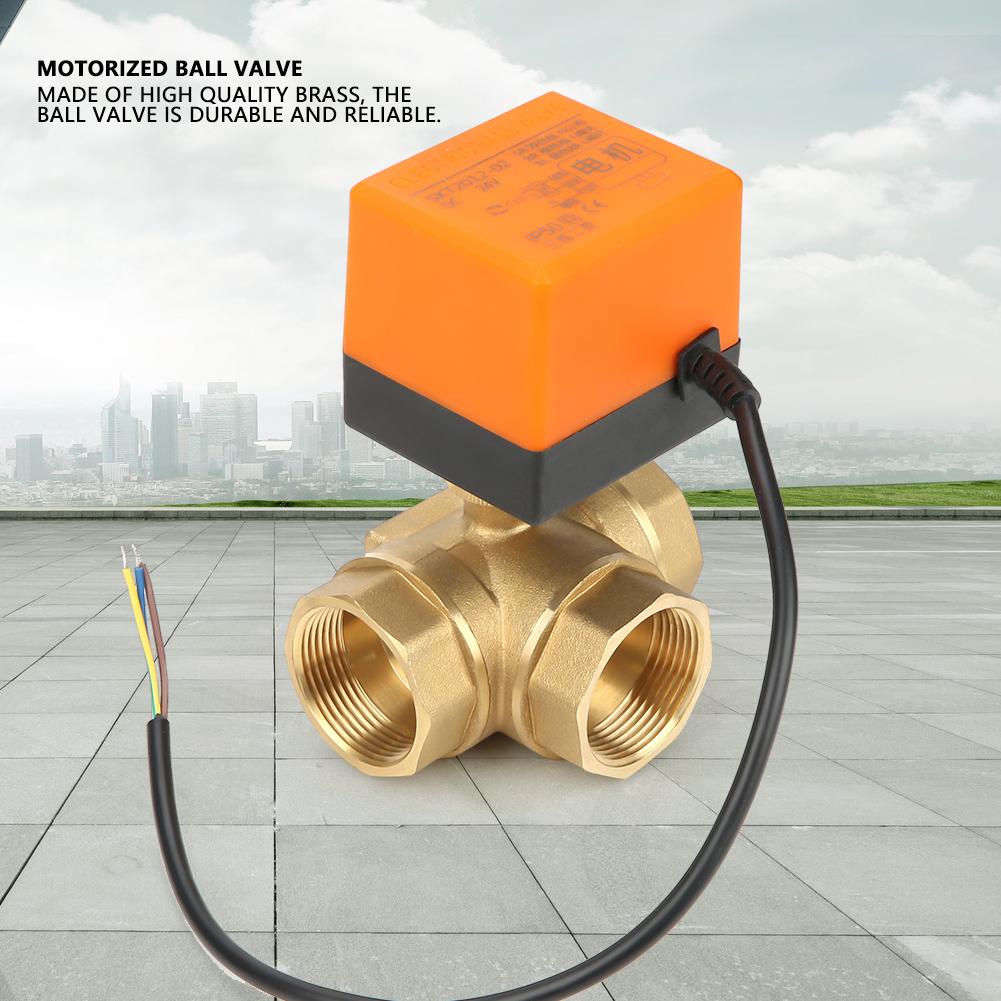

Funkce: 1. Kulový ventil je vyroben z vysoce kvalitní mosazi, takže je odolný a spolehlivý. 2. Vestavěný pohon pro aktivaci ventilu při jeho uzavření, bezpečný a energeticky úsporný. 3. Produkt zabírá málo vnějšího prostoru a lze jej instalovat na zeď. 4. Přesná struktura, těsné uzavření, bez úniku. 5. Používá se hlavně pro fan coil a systém řízení vody klimatizace. Specifikace: Stav: 100 procent zbrusu nové Modelka: DN32 3vodičové 2 ovládací Materiál těla ventilu: Mosaz Materiál pístnice ventilu: 304 Nerezová ocel Těsnicí materiál: Speciální guma Materiál základny měniče: Tlakově litý hliník Materiál krytu řidiče: Technické plasty zpomalující hoření ABS Motor řidiče: Hysterezní synchronní motor Provozní napětí ovladače: DC 24V Spotřeba energie: méně než 7,5 VA Tlak v tělese ventilu: 1,6 MPa Přípustný tlak: méně než 0,13 MPa Použitelné médium: Studená voda, teplá voda Použitelná střední teplota: 2 stupně Celsia 95 stupňů Celsia Použitelná teplota prostředí: 0 stupňů Celsia 60 stupňů Celsia Otevírací doba: Asi 10 sekund Čas uzavření: Asi 5 sekund Režim připojení ventilu: G1 1 4 Hmotnost: Cca. 1275g 45.0oz Výška: Cca. 15cm 5.9in Velikost: Cca. 7 * 6.3cm 2.8 * 2.5in Průměr: Cca. 4cm 1.6in Seznam balíků: 1 * Motorizovaný kulový ventil Instalace a uvedení do provozu: 1. Před instalací si pečlivě přečtěte pokyny, odpojte napájení a instalaci musí provádět odborníci.. 2. Směr průtoku musí být stejný jako směr šipky na tělese ventilu.. 3. Těleso ventilu musí být umístěno nad vodní miskou ventilátoru, aby se zajistilo, že odkapávací kapalina stéká do vodní misky.. 4. Těleso ventilu a pohon musí být instalovány ve vertikálním směru + v rozsahu 60 stupňů, nad nimi by měl být alespoň 30mm prostor.. 5. Budova musí mít dostatek prostoru pro údržbu a musí být instalována v místě, kam má opravářský personál přístup.. 6. Dva a více než dva elektrické ventily nemohou být paralelní, pokud je nutné oddělit paralelní relé.. 7. Těleso ventilu je nainstalováno a potrubí je před instalací pohonu pod tlakem.. 8. Pokud je pohon nainstalován na těle, nesmí během instalace a uvedení do provozu na pohon tlačit, jinak by mohl poškodit pohon.. 9. Pohon nelze obalit izolačním materiálem, jinak to ovlivní jeho odvod tepla.. 10. Pohony musí být spolehlivě uzemněny vodiči o průřezu nejméně 1,5 mm, ostatní vedení musí splňovat příslušné normy elektrikářů.. 11. Po instalaci a kontrole správnosti nezavlažujte při zapnutém napájení.. Prosím, sledujte tři celé provozní cykly pohonu po dobu jedné minuty, abyste zjistili, zda jsou součásti normální a správné.. 12. Po zprovoznění bez vody pak začněte zprovozňování s vodou.. Tlakový rozdíl mezi horní a dolní vodou v systému musí být přísně regulován v rozmezí 0,13 MPa, aby byla zajištěna účinnost elektrického ventilu na průtokovém spínači.
